акты на скрытые работы по трубам канализации

Исполнительная-схема.ру

Состав исполнительной документации по разделу «Водопровод и канализация» (ВК)

1. Реестр исполнительной документации

2.Общий журнал работ и специальные журналы работ:

  • Общий журнал работ
  • Журнал сварочных работ (СНиП 3.03.01-87)
  • Журнал антикоррозионной защиты сварных соединений
  • Журнал входного контроля качества
  • Журнал авторского надзора (заполняется ответственным лицом от проектной организации)
  • Исполнительные съемки прокладки трубопроводов В1, В2, В4, Т3, К1 (с отметками)
  • Исполнительная схема устройства траншей под выпуска канализации (с подсчетом объемов грунта)
  • Исполнительная схема устройства основания под выпуски канализации
  • Прокладка трубопроводов под полами
  • Тепловая изоляция трубопроводов
  • Монтаж системы трубопроводов В1, В2, В4, Т3, К1 и крепление к конструкциям здания
  • Устройство прохода трубопроводов ХГСВ через стены
  • Антикоррозионная обработка трубопроводов
  • Устройство естественного основания под выпуски канализации (подземная часть)
  • Устройство несжимаемого основания под выпуски канализации (подземная часть)
  • Устройство выпусков канализации (подземная часть)
  • Устройство теплоизоляции выпусков канализации (подземная часть)
  • Обратная засыпка выпусков ливневой канализации (подземная часть)
  • Монтаж кронштейнов крепления трубопроводов пожарного водоснабжения к металлоконструкциям каркаса здания
  • Антикоррозионная защита сварных соединений трубопроводов противопожарного водоснабжения
  • Монтаж пожарных кранов в комплекте
  • Герметизация мест прохода трубопроводов через наружные стены
  • Монтаж очистных установок

5.Акты приемки и испытаний:

  • Акт о проведении промывки и дезинфекции трубопроводов ХГСВ (с заключением)
  • Акт гидростатического или манометрического испытания на герметичность трубопроводов В1, В2, В4, Т4, К1
  • Акт испытания системы внутренней канализации и водостоков на пролив
  • Акт испытания внутреннего противопожарного водопровода на водоотдачу
  • Акты индивидуального испытания оборудования (насосы, водонагреватели и т.д.)
  • Акт приемки системы и выпусков внутренней канализации
  • Акт освидетельствования сетей инженерно-технического обеспечения
  • Акт обследования водомерного узла
  • Акт об окончании монтажных работ

6. Удостоверения сварщиков, протоколы аттестации сварщиков

7. Паспорта , сертификаты качества , пожарные сертификаты, санитарно-гигиенические заключения на строительные материалы, изделия и конструкции. На все поступающие на строительную площадку строительные материалы, изделия, конструкции и оборудование должен составляться акт входного контроля с последующим подписанием его ответственными лицами

8. Комплект рабочих чертежей на строительство предъявляемого к приемке объекта, разработанных проектными организациями, с надписями о соответствии выполненных в натуре работ этим чертежам или внесенным в них изменениям, сделанными лицами, ответственными за производство строительно-монтажных работ, согласованными с авторами проекта.

9. Документы о согласовании отступлений от проекта при строительстве

  • Информационный лист монтажной организации
  • СРО монтажной организации
  • Приказы на ответственных представителей
  • Удостоверения на персонал (сварщики, электротехнический персонал и т.п.)
  • Рабочая документация со штампом Заказчика «В производство работ»
  • Проект производства работ (титульный лист и лист ознакомления)

*Представленный состав исполнительной документации является приблизительным. Точный состав исполнительной документации уточняйте у заказчика.

Исполнительная документация

Состав исполнительной документации на наружные сети водоснабжения и канализации

А19. Перечень содержимого исполнительной по объекту: «Монтаж наружных сетей водоснабжения и канализации».

А19.1 Общий журнал работ скачать.

А19.2 Журнал сварочных работ скачать.

А19.3 Журнал авторского надзора скачать.

А19.4 Журнал входного контроля качества скачать.

А19.5 Акт на разбивку трассы с исполнительной схемой разбивки скачать.

А19.6 Исполнительная схема траншеи под прокладку трубопроводов.

А19.7 Исполнительная съёмка плана и продольного профиля подземных сетей скачать.

А19.8 Схема сварных стыков с указанием на ней расстояний скачать.

А19.9 Заключение о качестве сварных швов с качать .

А19.10 Акт о проведении гидравлического испытания напорного трубопровода на прочность и герметичность скачать.

А19.11 Акт о проведении гидравлического испытания безнапорного трубопровода на герметичность скачать.

А19.12 Акт промывки (дезинфекции) трубопровода скачать.

А19.13 Заключение санитарно-эпидемиологической службы.

А19.14 Акт испытания наружного противопожарного водопровода на водоотдачу и работоспособность пожарных гидрантов скачать.

А19.15 Акт на проверку укладки безнапорных трубопроводов просмотром на свет.

А19.16 Акт освидетельствования сетей инженерно-технического обеспечения скачать.

А19.17 Акт скрытых работ на разработку траншеи для прокладки трубопроводов скачать.

А19.18 Акт скрытых работ на подготовку основания для трубопроводов скачать.

А19.19 Акт скрытых работ на прокладку трубопроводов скачать.

А19.20 Акт скрытых работ на утепление трубопроводов скачать бланк.

А19.21 Акт скрытых работ на устройство колодцев, камер скачать.

А19.22 Акт скрытых работ на обратную засыпку скачать.

А19.23 Акт скрытых работ на ревизию и испытание арматуры скачать.

А19.24 Акт скрытых работ на герметизацию мест прохода через стенки колодцев и камер скачать бланк.

А19.25 Свидетельства об аттестации технологии сварки, сварочного оборудования, сварочных материалов.

А19.26 Документы об аттестации лаборатории контроля качества сварных стыков.

А19.27 Удостоверения и протоколы аттестации сварщиков.

А19.28 Сертификаты и паспорта на применяемые материалы и оборудование, санитарно-эпидемиологические заключения, сертификаты пожарной безопасности (можно скачать здесь ).

А19.29 Комплект рабочих чертежей на строительство предъявляемого к приёмке объекта, разработанного проектными организациями, с надписями о соответствии выполненных в натуре работ этим чертежам или внесённым в них изменениям, сделанными лицами, ответственными за производство строительно-монтажных работ, согласованными с авторами проекта.

Смотрите примеры исполнительных в разделе: «Примеры исполнительной»

Смотрите состав исполнительной в разделе: «Состав исполнительной»

Скачивайте акты, протокола и другое в разделе: «Акты и прочее»

Скачивайте полезные книги, ГОСТы, СнИПы в разделе: «ГОСТы и книги«

Прокладка водопровода и канализации

Компания ДВН-Строй выполняет комплексную прокладку сетей водопровода и канализации «под ключ», с передачей сетей водопровода или канализации на баланс эксплуатирующей организации. Мы выполняем работы для коттеджей, многоэтажных жилых домов, промышленных и общественных зданий и сооружений.

Работы включают следующие этапы строительства:

  • Земляные работы, устройство основания, укладка труб (ПНД, ПВХ, сталь, чугун, ж/б трубы, корсис, прагма), обратная засыпка траншей и котлованов с послойным уплотнением;
  • Прокладка водопровода бестраншейным методом , в том числе методом ГНБ бурения, продавливанием стальных футляров, бурошнековым бурением;

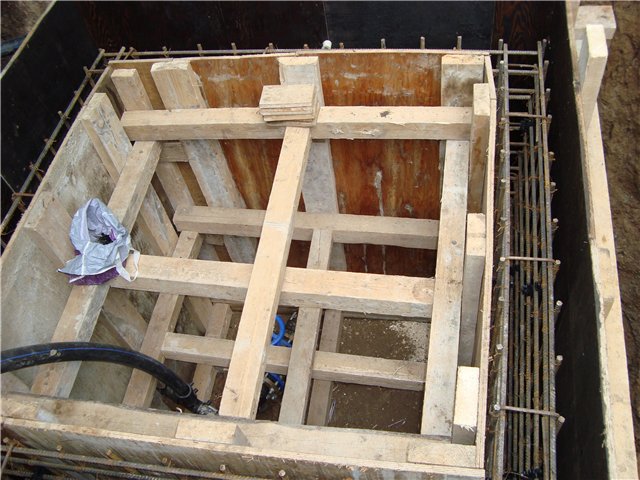

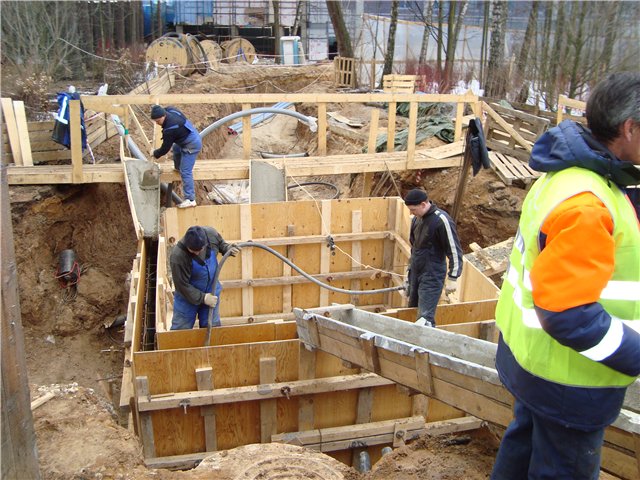

  • Монтаж сборных ж/б колодцев и монолитных камер;
  • Набивка лотков канализации;
  • Установка пожарных гидрантов, задвижек, ПФРК, переходов, отводов и другой запорной арматуры;
  • Сварка труб ПНД методом «встык» и электромуфтами;
  • Проведение напорных и безнапорных испытаний трубопроводов, промывка систем водоснабжения;
  • Врезки в существующие сети водопровода и канализации;
  • Восстановление благоустройства.
  • Сдача пакета исполнительной документации.

Требования к прокладке водопровода и канализации.

Прокладка водопровода и канализации производится в строгом соответствии с проектом производства работ и технологическими картами после проверки соответствия проекту размеров траншеи, крепления стенок, отметок дна траншеи. Результаты проверок заносятся в журнал производства работ.

Трубы раструбного типа укладываются раструбом вверх по уклону. Прямолинейность участков безнапорных трубопроводов между смежными колодцами контролируется просмотром «на свет» с помощью зеркала перед засыпкой, и после засыпки траншеи. При правильной прокладке трубы видимый в зеркале круг имеет правильную форму. Домустимое отклонение от формы круга по горизонтали должно составлять не более 25% диаметра трубы, по вертикали отклонения не допускаются.

Отклонения отпроектного положения осей напорных трубопроводов не должны превышать +-100мм в плане, отметок лотков безнапорных трубопроводов +-5мм, а отметок верха напорных трубопроводов +-30мм.

Прокладка полиэтиленовых труб напорного водопровода по пологой кривой без применения отводов допускается для раструбных труб с углом поворота на каждом стыке не более чем на 2 град. для труб диаметром до 600мм.

Фланцевые соединения различных фасонных частей и запорной арматуры монтируют с соблюдением следующих требований:фланцевые соединения должны быть установлены перпендикулярно оси трубы, плоскости соединяемых фланцев должны быть ровными, затяжка болтов выполняется равномерно крест-накрест.

Акты скрытых работ при прокладке водопровода и канализации.

При прокладке водопровода и канализации подлежат приемке с составленим акта скрытых работ следующие работы:

СП 40-102-2000 : Испытание и сдача трубопроводов в эксплуатацию

8.1 Согласно СНиП 3.05.04 напорные и безнапорные трубопроводы водоснабжения и канализации испытывают на прочность и плотность (герметичность) гидравлическим или пневматическим способом дважды (предварительное и окончательное).

8.2 Предварительное испытательное (избыточное) гидравлическое давление при испытании на прочность, выполняемое до засыпки траншеи и установки арматуры (гидрантов, предохранительных клапанов, вантузов), должно быть равно расчетному рабочему давлению, умноженному на коэффициент 1,5.

8.3 Окончательное испытательное гидравлическое давление при испытаниях на плотность, выполняемых после засыпки траншеи и завершения всех работ на данном участке трубопровода, но до установки гидрантов, предохранительных клапанов и вантузов, вместо которых на время испытания устанавливают заглушки, должно быть равно расчетному рабочему давлению, умноженному на коэффициент 1,3.

8.4 До проведения испытания напорных трубопроводов с раструбными соединениями с уплотнительными кольцами по торцам трубопровода и на отводах необходимо устраивать временные или постоянные упоры.

8.5 Предварительное гидравлическое испытание напорных трубопроводов следует производить в следующем порядке:

— трубопровод заполнить водой и выдержать без давления в течение 2 ч;

— в трубопроводе создать испытательное давление и поддерживать его в течение 0,5 ч;

— испытательное давление снизить до расчетного и произвести осмотр трубопровода.

Выдержка трубопровода под рабочим давлением производится не менее 0,5 ч. Ввиду деформации оболочки трубопровода необходимо поддерживать в трубопроводе испытательное или рабочее давление подкачкой воды до полной стабилизации.

Трубопровод считается выдержавшим предварительное гидравлическое испытание, если под испытательным давлением не обнаружено разрывов труб или стыков и соединительных деталей, а под рабочим давлением не обнаружено видимых утечек воды.

8.6 Окончательное гидравлическое испытание на плотность проводится в следующем порядке:

— в трубопроводе следует создать давление, равное расчетному рабочему давлению, и поддерживать его 2 ч; при падении давления на 0,02 МПа производится подкачка воды;

— давление поднимают до уровня испытательного за период не более 10 мин и поддерживают его в течение 2 ч.

Трубопровод считается выдержавшим окончательное гидравлическое испытание, если фактическая утечка воды из трубопровода при испытательном давлении не превышает значений, указанных в таблице 5.

Наружный диаметр труб, мм

Допустимая утечка, л/мин, для труб

с неразъемными (сварными, клеевыми) соединениями

с раструбными соединениями на уплотнительных кольцах

0,2-0,24

90-110

0,26-0,28

125-140

0,35-0,38

0,9-0,95

160-180

0,42-0,6

1,05-1,2

400-450

1,95-2,1

500-560

1,1-1,15

8.7 Гидравлические испытания самотечных канализационных сетей выполняют после завершения гидроизоляционных работ в колодцах в два этапа: без колодцев (предварительное) и совместно с колодцами (окончательное).

8.8 Окончательное испытание трубопровода канализации совместно с колодцами производят согласно СНиП 3.05.04.

8.9 Гидравлические испытания систем из полимерных материалов внутренних трубопроводов проводят при положительной температуре окружающей среды не ранее, чем через 24 ч после выполнения последнего сварного и клеевого соединения.

8.10 Гидравлические испытания систем внутренних водостоков осуществляют путем заполнения их водой на всю высоту стояков. Испытания проводят после наружного осмотра трубопроводов и устранения видимых дефектов. Гидравлическое испытание склеенных трубопроводов начинают не ранее, чем через 24 ч после выполнения последнего соединения. Система водостоков считается выдержавшей испытание, если по истечении 20 мин после ее наполнения при наружном осмотре трубопроводов не обнаружено течи или других дефектов и уровень воды в стояках не понизился.

8.11 Пневматические испытания трубопроводов, выполненных из полимерных материалов, производят при наземной и надземной их прокладке в следующих случаях: температура окружающего воздуха ниже 0 °С; применение воды недопустимо по техническим причинам; вода в необходимом для испытаний количестве отсутствует.

Порядок пневматических испытаний трубопроводов из полимерных материалов и требования безопасности при испытаниях устанавливаются проектом.

8.12 Предварительные и окончательные испытания самотечных канализационных сетей из труб большого диаметра допускается производить пневматическим способом. Предварительные испытания проводят до окончательной засыпки траншеи (сварные соединения грунтом не засыпают). Испытательное давление сжатого воздуха, равное 0,05 МПа, поддерживают в трубопроводе в течение 15 мин. При этом осматривают сварные, клеевые и другие стыки и выявляют неплотности по звуку просачивающегося воздуха, по пузырям, образующимся в местах утечки воздуха через стыковые соединения, покрытые мыльной эмульсией.

Окончательные испытания пневматическим способом проводят при уровне грунтовых вод над трубой в середине испытуемого трубопровода менее 2,5 м. Окончательным пневматическим испытаниям подвергают участки длиной 20-100 м, при этом перепад между наиболее высокой и низкой точками трубопровода не должен превышать 2,5 м. Пневматические испытания проводят через 48 ч после засыпки трубопровода. Испытательное избыточное давление сжатого воздуха указано в таблице 6.

Заполнение акта скрытых работ в канализации

После того как безнапорный канализационная система и водопровод смонтированы полностью и проведены их испытания на герметизацию методом пролива системы, необходимо также освидетельствование коммуникации перед закрытием всей системы. Такие работы называются скрытыми и проводятся внутри сточной сети. Документально проведенное освидетельствование заверяют через акт осмотра канализации из труб перед закрытием.

Выполняется такое испытание (исследование) для наружных трубопроводов водопровода и безнапорной канализации с целью выявления малейших дефектов, которые могут привести в итоге к разгерметизации канализации и последующей экологической катастрофе в масштабах района/города/области.

Важно: обследование канализации/водопровода с целью конечного ввода его в эксплуатацию необходимо проводить в составе полной комиссии. О том, кто должен участвовать в освидетельствовании и как именно заполняется акт осмотра канализационных сетей, в нашем материале ниже.

Для подробного разъяснения прилагается образец бланка акта обследования сточной системы после мощного пролива трубопровода на выявление нарушений в герметизации системы.

Этапы заполнения акта

Бланк документа должен быть заполнен строго по форме без отклонений от стандартов. Только в этом случае документ будет считаться имеющим законную силу.

Шапка документа о герметизации безнапорной сточной сети должна заполняться в соответствии с имеющимися графами. То есть, вписывается информация о городе, в котором проводится освидетельствование наружных и внутренних сетей коллектора, наименование министерства и треста, название организации заказчика и организации-подрядчика (последний полностью отвечает за герметичность коллектора). Также в шапке документа исследования стоит указать дату проведения осмотра канализационных сетей перед вводом их в эксплуатацию.

Важно: скрытый осмотр герметичности трубопровода проводят исключительно после испытания системы методом пролива.

Дальнейшее заполнение акта

Вслед за шапкой в документ исследования (испытания) вносят данные о членах комиссии, участвующих в освидетельствовании целостности безнапорной коммуникации. Здесь необходимо указать должности каждого из членов комиссии, а также их инициалы и фамилии.

Членами комиссии должны стать:

  • Представитель от организации-заказчика;
  • Лицо, представляющее организацию-подрядчика;
  • Представитель государственной организации от РосТехнадзора.

Все перечисленные в документе лица должны поставить свои подписи.

После того как будут указаны данные о членах комиссии, необходимо внести достоверную информацию о свойствах и особенностях канализационной сети на момент проведения работ. Информацию берут из проектной документации и без какого-либо искажения вписывают в бумагу.

Важными данными являются:

  • Протяженность трубопровода общая;
  • Материал, из которого выложен внутренний и наружный трубопровод;
  • Место монтажа канализационной системы.

Следующим разделом акта является «Результат осмотра», поделенный на пункты.

  • В пункт 1 вписывают информацию о том, что визуальный осмотр труб канализации подтверждает/не подтверждает (выбрать нужное) соответствие монтажа труб коллектора с имеющимся чертежом номер такой-то. Номер чертежа берут из проектной документации.
  • В пункт 2 вписывают данные об отсутствии или наличии отклонений смонтированной системы от имеющихся проектных чертежей в результате монтажа и после испытания коллектора методом пролива. В случае если отклонения после проведения пробных работ имеются, необходимо указать, с кем были согласованы действия по изменению проекта канализационных сетей и номер нового чертежа, согласно которому были выполнены изменения в проекте коммуникации.
  • Пункт 3 содержит данные о способе соединения канализационных труб в единую систему между собой и колодцами.
  • В пункте 4 необходимо указать данные о полученных результатах после осмотра. Если система и все колодцы не имеют никаких повреждений и видимых дефектов, то в бланк исследования заносят информацию о том, что канализационная система имеет оптимальный радиус изгиба трубопровода в положенных местах. Также не отмечено отсутствие вмятин, заломов, повреждений и протечек в трубопроводе и колодцах.

Заключение акта

В заключение специальная комиссия даёт письменное разрешение на закрытие системы и её ввод в эксплуатацию после исследования методом пролива и конечного осмотра. Здесь же указывается информация о том, что весь внутренний коллектор при прокладке возведен в соответствии с проектной документацией и строительными нормативами без каких-либо нарушений при монтаже.

Акт исследования подписывают все члены комиссии.

Важно: перед проведением осмотра канализационных труб необходимо выполнить такие действия:

  • Дождаться слива воды из коммуникации и полного её высыхания;
  • Удалить из коллектора возможный строительный или природный мусор, чтобы осмотру ничто не мешало;
  • Надеть защитные каски во избежание получения травмы в сети;
  • Обеспечить достаточное освещение в сети канализационных труб.
