Асбестоцементные труба 100 мм для кабельной канализации

Асбестоцементные трубы для
прокладки кабельной канализации

Основным материалом для строительства каналов кабельной канализации связи являются асбестоцементные трубы с внутренним диаметром 100 мм.

Используются также полиэтиленовые и стальные трубы, но используются они в основном на проблемных участках. Например, стальные трубы прокладываются там, где невозможно заглубить траншею на требуемую глубину. Полиэтиленки прокладываются при изгибах, переходах через канавы в местах с высоким уровнем грунтовых вод.

Асбестоцементные трубы обычно соединяются небольшими полиэтиленовыми муфтами. Муфта (в проф. сленге «манжета») перед стыковкой труб разогревается:

• по правильному — «Муфты МПТ должны перед стыковкой труб прогреваться в емкости с горячей водой при температуре от 90°С до 100°С с выдержкой не менее 10 минут. Изготавливаются специальные печки с ёмкостями для разогрева манжет» (Руководство по СЛСМСС 3.4 Технология прокладки трубопроводов кабельной канализации из асбестоцементных труб)

• по обычному — манжета греется паяльной лампой или газовой горелкой.

В процессе укладки трубы укладываются прямолинейно и с уклоном. По хорошему, уклон должен делаться либо от колодца к колодцу, либо от середины пролёта к краям. Уклон этот необходим для того чтобы в трубах не стояла вода. Застой грунтовой воды в свою очередь зимой часто приводит к образованию ледяных пробок в каналах.

Тем не менее, из-за отсутствия или нетребовательности надзора за работами с уклоном каналы ложатся не часто. Впоследствии, после засыпки траншеи доказать, что канализация проложена с нарушениями «Руководство по СЛСМСС» (3.3 Общие требования к прокладке трубопроводов кабельной канализации связи) довольно сложно.

Прокладка труб кабельной
канализации связи по правилам

Эти фотографии сделал не сам, «нашёл» в Интернете, но по старой памяти добавляю свои комментарии, а то как-то фотки выложат, а что на них никому не понятно.

Прокладка труб кабельной
канализации связи по обычному

На правой фотографии прокладка асбестоцементных труб. В данном случае она соответствует главе 3.4 Технология прокладки трубопроводов кабельной канализации из асбестоцементных труб «Руководства по СЛСМСС».

На дно траншеи были насыпаны валики из песка и уже на них укладывались и стыковались трубы. Стыковка производилась полиэтиленовыми муфтами (манжетами). Впоследствии трубы засыпаются песком с обязательной трамбовкой по бокам и между труб деревянными лопатками.

На практике подобным нивелированием при прокладке канализации занимаются редко. Проще просто уложить асбестоцементные трубы на выровненное дно траншеи, присыпать песком и выравнивать всё не на валиках, а по всей площади дна траншеи (фото слева). Вероятность пролома при укладке прямо на дно меньше и работа менее трудоёмка. А деревянные лопатки я за 11 лет работы на строительстве связи так и не видел.

На фото ниже — этап ввода труб в колодец. Сами корпуса колодцев (на фото ККС-4) обычно закапывается до прокладки труб, а уже после между смотровыми устройствами копается траншея. Бетонная коробка до установки не имела отверстий лишь в некоторых местах бетон тоньше. На этапе ввода труб эти «окна» разбиваются кувалдой (видна на фото). После ввода труб все оставшиеся щели в обязательном порядке закладываются кирпичом и цементным раствором, чтобы избежать заплывания внутренности колодца плывуном.

Ввод труб в колодец кабельной канализации связи

На этой фотографии трубы вводятся с двух направлений: нижние прямо, верхние под углом к трассе прокладки. Сверху не хватает небольших бетонных колец и люка. Их примазывают цементным раствором на последнем этапе монтажа, когда всё уже засыпано и манёвры тяжёлой техники завершены

В руководстве по СЛСМСС 3.10 Колодцы кабельной канализации связи упоминается о кирпичных колодцах. Такие колодцы уже раритет и не строятся примерно с 60-ых годов прошлого века.

Так же анахронизмом является блочная канализация (3.2 Типы и размеры труб и блоков кабельной канализации связи). И кирпичные колодцы и блочную канализацию ещё можно увидеть в старых микрорайонов городов, но те кто их строили уже давно на пенсии или ещё дальше, а проходимость каналов весьма сомнительна.

О диаметрах асбестоцементных труб

Чем больше диаметр трубы, тем сильнее в ней изгибается
пруток УЗК и соответственно больше точек трения
с внутренней поверхностью трубы

В руководстве по СЛСМСС 3.2 Типы и размеры труб и блоков кабельной канализации связи упоминаются трубы диаметром в 150 мм. Они использовались несколько десятилетий назад, но в дальнейшем от такого диаметра отказались, на что есть причина.

Вроде бы труба толще лучше, больше кабелей можно напихать, но в такие каналы УЗК проходит намного хуже. Для наглядности рисунок.

Практически по сухим каналам в 100 мм линька заталкивается на 90-110 метров, а в 150 мм это расстояние 70-80 метров. И при средней длине пролётов канализации в 100 метров процесс заготовки в трубах большего диаметра более трудоёмкий и требует заливки в канал воды.

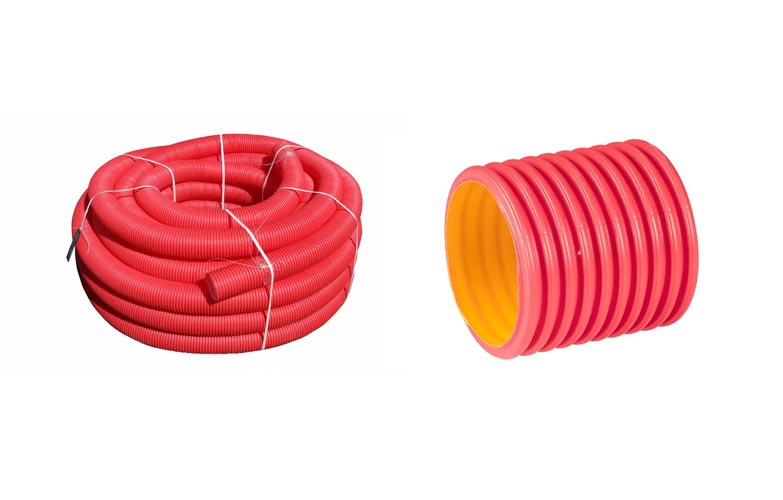

Гофрированные пластиковые трубы

В настоящее время всё большее применение находят гофрированные пластиковые трубы. Одним из их достоинств является гибкость при достаточной прочности на сдавливание. Из-за этого свойства их можно прокладывать с изгибом. Далее фотография такой прокладки.

Трубы укладывались без раскопки траншеи экскаватором и соответственно без разрушения тротуара и прочих существующих строений.

Увы, контролировать уклон при таком способе очень затруднительно.

Асбестоцементные трубы

Напорные асбестоцементные трубы

Безнапорные асбестоцементные трубы

Асбестоцементные трубы 100 мм

Асбестоцементная труба 150 мм

Асбестоцементная труба 200 мм

Труба асбестоцементная 250 мм

Труба асбестоцементная 300 мм

Труба асбестоцементная 350 мм

Труба асбестоцементная 400 мм

Труба асбестоцементная 500 мм

Муфты для асбестоцементных труб

Кольца для асбестоцементных труб

Заглушки для асбестоцементных труб

Асбестовые трубы могут быть отгружены с нашего склада в Подмосковье (г. Воскресенск, 80 км от МКАД по Рязанскому шоссе) или со склада комбината и доставлены по Вашему желанию:

— автомобильным транспортом нашей компании;

— автотранспортом грузополучателя (самовывоз).

В связи с огромной конкуренцией в данном сегменте рынка нами разработана гибкая система скидок для наших партнеров. Возможна поставка материалов с отсрочкой платежа.

Асбестоцементные трубы напорные и безнапорные

Асбестоцементные трубы — продукт наиболее современных технологий пользующийся большим спросом на строительном рынке. Обладая низкой теплопроводностью, высокой прочностью, долговечностью и при этом низкой ценой, асбоцементная труба является идеальным материалом для строительства трубопровода.

Асбестоцементные трубы делятся на напорные и безнапорные и применяются при прокладке канализации, дымоходов и водопроводных систем. Также трубы асбестоцементные отлично зарекомендовали себя при использовании в системах теплоснабжения.

Наша компания предлагает к поставке асбоцементные трубы длиной 3,95 или 5 метров с проходным сечением 100, 150, 200, 250, 300, 400 и 500 мм, а также уплотнительные кольца, асбестоцементные и полиэтиленовые муфты для соединения асбестоцементных (асбоцементных) труб.

Асбестоцементные трубы могут выдерживать рабочее давление 0,3; 0,6; 0,9; 1,2 МПа.

Компания «АльфаЦем» уже более 10 лет занимается поставками асбестоцементных труб в центральном регионе России. Высокое качество асбестовых труб, подтвержденное сертификатами и санитарно-эпидемиологическими заключениями, соответствие различным строительным нормам, правилам (СНиП) и ГОСТам, постоянный анализ рынка и стоимости асбестоцементных труб позволяют предложить нашим партнерам самую выгодную цену на асбестоцементные трубы в Москве. Наши высококвалифицированные специалисты ответят на все Ваши вопросы и дадут профессиональную консультацию по выбору асбоцементных труб.

Область применения асбоцементных труб

— Труба асбоцементная безнапорная

Труба асбестоцементная безнапорная выпускается в соответствии с требованиями ГОСТ 1839-80 и ТУ 5786-006-00281594-2002. Безнапорная асбестовая труба используется для устройства наружных трубопроводов безнапорной канализации, дымоходов, воздуховодов, газоходов, мусоропроводов в жилых зданиях, при прокладке дренажных коллекторов, для прокладки кабелей телефонной связи и электрических кабелей, для перекрытий крыш гаражей и промышленных зданий, для сооружения столбчатых фундаментов под одноэтажные или сборно-щитовые дома.

— Труба асбоцементная напорная

Труба асбестоцементная напорная выпускается в соответствии с требованиями ГОСТ 539-80 и ТУ 5786-013-00281708-03. Напорная асбестовая труба используется для прокладки напорных сетей промышленных и бытовых трубопроводов, для напорных водопроводных, мелиоративных и оросительных систем, для напорной канализации, теплотрасс, вентиляции, для дренажных коллекторов, для теплоизоляции в тепловых агрегатах, в нефтепроводах, для фундаментов в заболоченных местах, в качестве обсадных труб скважин, колодцев, для изготовления гаражных перекрытий, водостоков.

Для соединения напорных асбестоцементных труб служат асбестоцементные муфты типа САМ. Для уплотнения соединений в муфтах применяются кольца из термостойкой резины, которые под действием давления воды в трубопроводе надёжно поджимаются к уплотняемым поверхностям герметизируя стыковое соединение. Использование наших труб в теплотрассах обеспечивает высокую надежность при температуре воды до 130 С.

Трубы для кабельной канализации

При строительстве разноплановых объектов инфраструктуры связи устраиваются подземные канализационные сети для кабелей с обязательным использованием труб из разных материалов и аксессуаров к ним. Контроль, замена или ремонт системы осуществляется посредством специальных колодцев. Канализация для кабелей на основе укладки трубных конструкций защищает провода от воздействий окружающей среды и физической нагрузки почвы или дорожного покрытия.

Особенности используемых труб

Кроме монтажа труб в открытые траншеи, широко применяется для устройства кабельной канализации технология горизонтального бурения без нарушения целостности грунта. В зависимости от места размещения и эксплуатационных характеристик применяемых труб заглубление каналов системы варьируется в диапазоне 40 – 200 см. В качестве защитного покрытия для кабелей используются трубы из разных материалов: стеклопластика, бетона, пластика, асбеста или других материалов. Популярными и востребованными на практике являются такие виды труб:

• полимерные жесткие гофрированные спиральные повышенной прочности, гибкости и механически прочных соединениях для разноплановых зон укладки;
• асбестовые хризотилцементные варианты на основе сертифицированного хризотил-асбеста для широкого использования;
• гофрированные одно стенные трубы облегченной конструкции, повышенной гибкости и расширенного температурного режима для трасс без транспортных нагрузок;
• гофрированные двустенные трубы для защиты от механических повреждений и агрессивных сред, даже на сложных трассах;
• гофрированные двустенные трубы полимерные жесткого типа красно-желтого цвета;

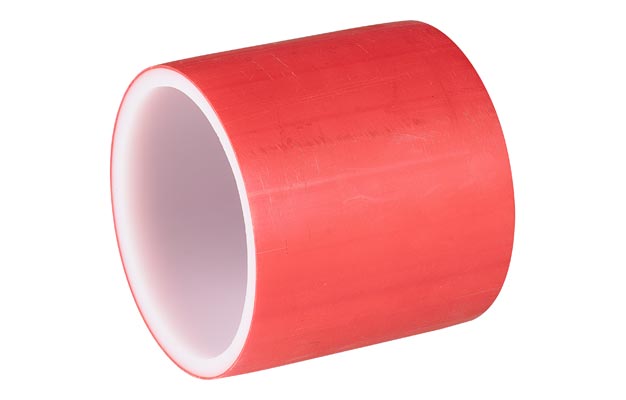

• гладкие полиэтиленовые трубы, применяемые как защитный футляр, отличаются пониженной возгораемостью;
• двухслойные гладкие трубы черно-белого цвета для пневпопрокладки кабеля.

Трубы полимерные жесткие гофрированные спиральные ― наиболее эффективное решение для нужд местной или магистральной кабельной канализации. Они обладают высокой жесткостью и способны переносить повышенные нагрузки. К плюсам продукта также относится высокая гибкость, большой температурный диапазон, хорошая подборка аксессуаров для монтажа.

Аксессуары для труб

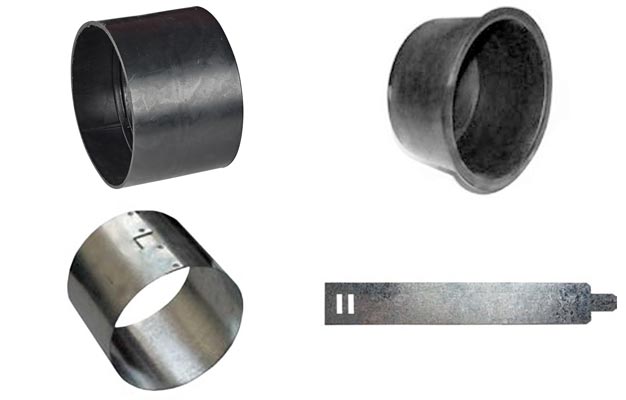

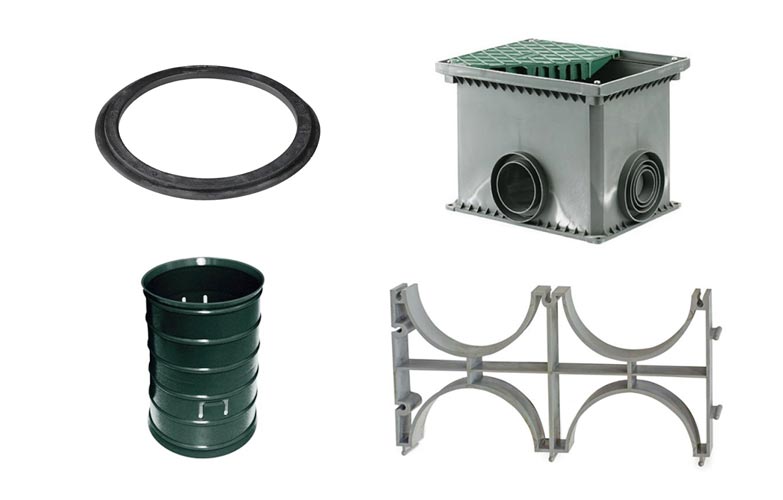

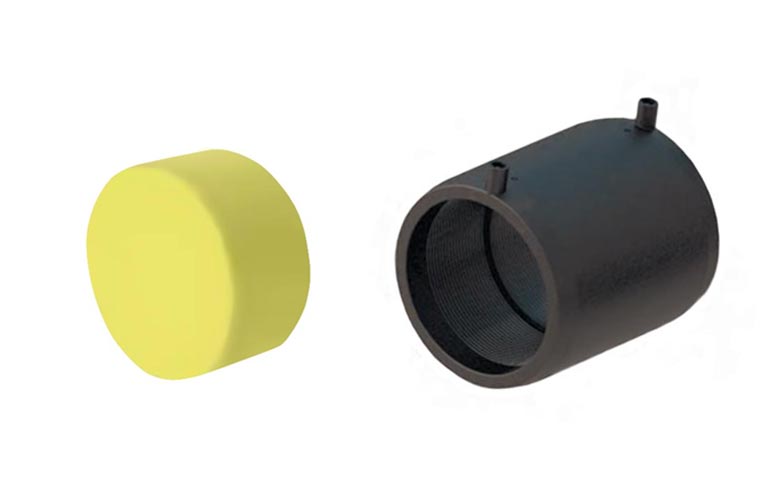

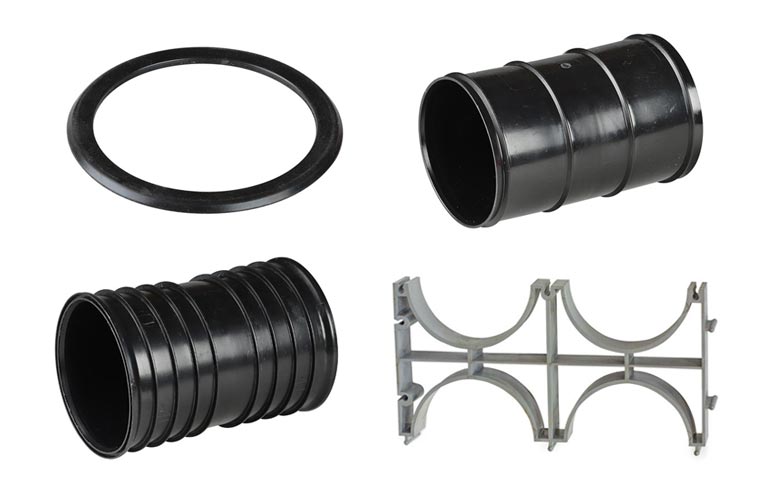

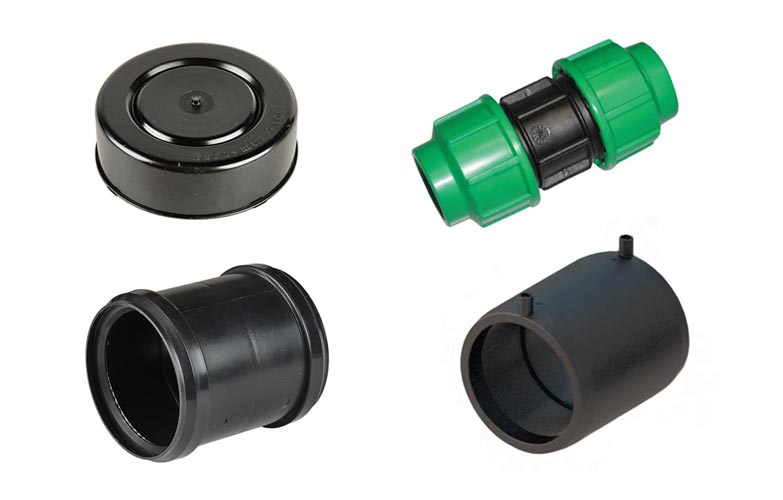

Трубные кабельные канализации могут монтироваться открытым или закрытым способом посредством специальных муфт (резьбовых), пробок и дополнительных аксессуаров. Для монтажа хризотилцементных труб методом прогревания до 100° применяются муфты соединительные из композитных полимеров, а пробки кабельные композитные закрывают свободные каналы. Сварные или полосовые оцинкованные манжеты применяют для соединения в случае невозможности применения муфт, а также для горизонтальных скважин над железными и авто дорогами. Производителями разработаны доборные части и специальные аксессуары для работы с гофрированными и гладкими техническими и полиэтиленовыми трубами.

Особые отличия несёт в себе фитинги и аксессуары для труб полимерных жестких гофрированных спиральных обладающих значительным сопротивлением на разрыв.

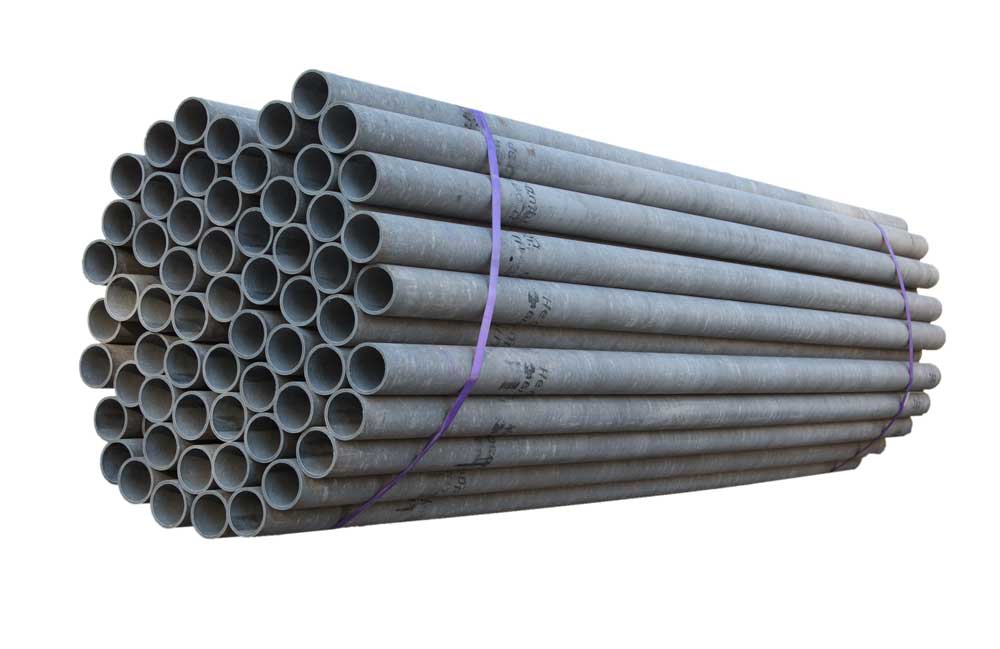

Труба асбестоцементная диаметром 100мм

Цемент М500 Д20 Тульский цемент ЦЕМ II/A-Ш 42.5 Н

Цемент М500 Д20 Себряковцемент ЦЕМ II/А-З 42.5Б

Получите выгодное предложение для опта!

Труба асбестоцементная диаметром 100мм

Широкое применение асбестоцементных труб 100 мм обусловлено их объективными преимуществами перед трубами из стали, трубами из чугуна и полиэтиленовыми трубами. Материалом для изготовления асбестоцементной трубы любого диаметра служит фибробетон (бетон, армированный тончайшим асбестовым волокном), что сообщает готовому изделию ряд существенных преимуществ. Труба из асбоцемента – экологически чистый, безопасный в работе и эксплуатации продукт, не отравляющий окружающую среду. Главные преимущества асбестоцементных труб – низкая цена и долговечность. Низкая стоимость, в сочетании с не менее существенными эксплуатационными и техническими достоинствами и преимуществами позволяют широко использовать их при монтаже:

водопроводных технических и питьевых систем;
напорной и безнапорной канализации;
мелиоративных систем;
дренажных коллекторов;
кабельной канализации, используемой при прокладке электрических кабелей и кабелей связи;
дымоходов;
мусоропроводов;
газопроводов;
обсадных при обустройстве скважин;
систем теплоснабжения.

К числу ключевых достоинств асбестоцементных труб любого диаметра можно отнести такие, как:

Невысокая цена самой трубы, монтажа и низкая цена подготовительных работ по укладке (траншея вырывается на значительно меньшую глубину) + снижение суммарных затрат за счет использования минимального арсенала технических средств, необходимых для монтажа;
Стойкость трубы к электротехнической коррозии;
Стойкость трубы к агрессивному воздействию щелочей и кислот;
Низкая теплопроводность трубы;
Низкое гидравлическое сопротивление трубы;
Простоту и оперативность монтажа трубопровода;
Долговечность и надежность такой трубы в трубопроводах как напорного, так и безнапорного типа.

Абсолютно все асбестоцементные трубы делятся на трубы напорного (НТ) и безнапорного (БНТ) типа. Оба типа трубы используются в строительстве для множества различных целей (см. выше). В ряде случаев цена решения в пользу использования трубы из асбоцемента – это возможность систематической экономии сотен тысяч рублей, которых приходилось бы закладывать в цену работ по периодической замене фрагментов или реконструкции альтернативных трубопроводов из стали, чугуна и пр.

В соответствии с требованиями ГОСТа 31416-2009 (в недалеком прошлом ГОСТ 1839-80) асбоцементные безнапорные трубы выпускаются диаметром 100 мм, 150, 200, 250, 300, 400 и 500 мм. Длина безнапорных труб (L) может быть 3, 4 и 5 м.

Труба асбестоцементная для безнапорных трубопроводов БНТ 100 представляет собой высокопрочный строительный материал, применяемый сегодня для выполнения широкого спектра монтажных работ. В соответствии с ГОСТ 31416-2009 труба асбестоцементная БНТ 100, может выпускаться длиной 3950 мм или 2950 мм, имеет наружный диаметр (D нар.) 118, внутренний диаметр (D внутр. или ”условный переход”) 100 мм, толщину стенки 9 мм, вес, соответственно 24 или 18 кг. Нормативные требовании и стандарты производства асбестоцементной трубы закреплены в Государственного Стандарта 31416-2009. Асбестоцементная труба БНТ 100 значительно легче стальной с аналогичными конструктивными характеристиками.

Низкая цена и высокие технические характеристики позволили сегодня активно применять асбестоцементные безнапорные трубы в системах безнапорной наружной канализации, в качестве отводящих труб при обустройстве более экономных по цене дымоходов для котлов и печей, воздуховодов, газоходов, водоотливов через переезды и дороги, в качестве кабель каналов, оградительных столбиков и столбиков для заборов.

В соответствии с требованиями того же обновленного ГОСТа 31416-2009 (в ГОСТ 539-80 для напорных асбестоцементных труб) напорные трубы (НТ) рассчитаны на рабочее давление 6,0 и 9,0 атм., и выпускаются ø 100, ø 150, ø 200, ø 300, ø 400, ø 500 мм и длиной L = 4 и 5 метров. Соответственно, асбестоцементные напорные трубы применяются при прокладке канализации, организации дренажных, водопроводных и технических сетей, носитель в которых транспортируется под давлением. Выгодным оказывается также использование недорогих по цене напорных асбестоцементных труб также для полива и орошения.

Контроль качества изделия

Асбоцементная труба не должна иметь трещин, расслоений и разломов по всей длине поверхности. Торцы каждой трубы БНТ обтачиваются по наружному диаметру для получения точных размеров и требуемой шероховатости. Заусениц, сколов и вмятин более 1 мм на обточенных поверхностях трубы к началу монтажных работ быть не должно. Аналогичное требование предъявляется и к внешней поверхности трубы. Отпечатки от наката форматных скалок на внутренней поверхности трубы допустимы.

Отклонения в размерах для трубы БНТ 100 должны лежать в пределах:

Длина ± 50 мм;
Наружный диаметр ± 3,0 мм;
Толщина стенки — 2,0 мм.
